電機功率與布線直徑計算先要計算100KW負荷的線電流。

對于三相平衡電源電路而言，三相電路功率的計算公式計算是：P=1.732IUcosφ。

由三相電路功率公式可公布： 線電流公式計算：I=P/1.732Ucosφ

式中：P為電源電路功率，U為直流電壓，三相是380V，cosφ是交流電路功率因素

100KW負載的線電流： I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A

還要根據負載的特點和數量調節電流量。

倘若負載中大電機機多，由于電機的運作電總流量特別大，是工作中中電總流量的4到7倍，因而也需要充分考慮電機的運作電總流量，但運作電總流量的時間并并不是較長，一般在選擇電纜線時只按1.3到1.7的指數值充分考慮。

若取1.5，那電總流量就是285A。倘若60KW負載中數量多，大家并不是此外運用，可以取應用指數值為0.5到0.8，這里取0.8，電總流量就為228A。就可以按這一電流量選擇電力線路、空氣漏電開關、直流接觸器、熱繼器等機械設備。因而計算電總流量的具體步驟是不能省掉。

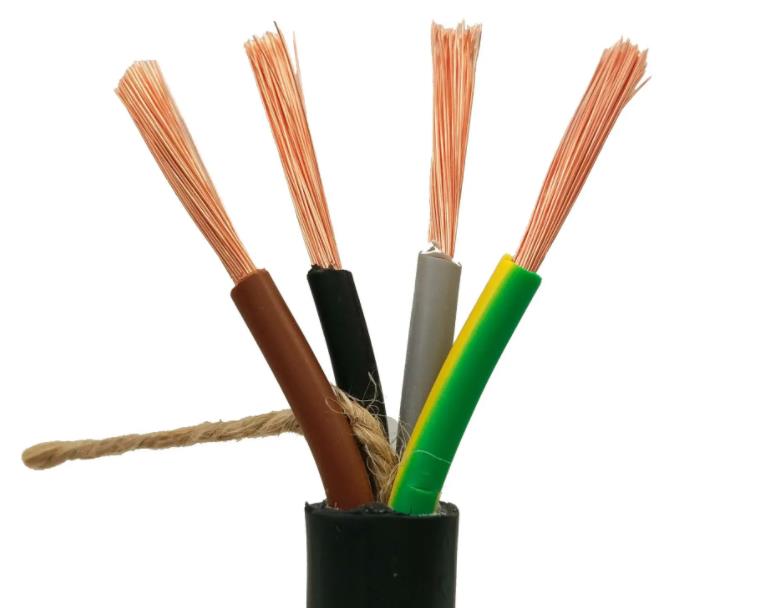

電力線路選擇：根據某電線廠家的電纜允許電纜載流量，選用50平米的銅芯橡皮電纜，或者選70平米的銅芯塑料電纜。

變壓器選擇：變壓器選擇也是有很多規范，這里就簡單用總?cè)萘砍诠β室蛩卦偾笳=P/cosφ=100/0.8=125KVA。選擇超出125KVA的變壓器就可以了。

高壓隔離開關：一般選用其額定電流1.5-2.5倍，普遍DZ47-6032A 熱繼器的整穩態值是電機額定電流是1.1倍。

電纜：根據電機的額定電流15A，選擇合適電纜載流量的電纜，倘若電機常常運作，選相對粗一點的線，反過來可以相對細一點，電纜載流量有相關計算口決，這里大伙兒選擇4平米。

交流接觸器：根據電機功率選擇合適規格就可以了，1.5-2.5倍,一般其型號規格挑選手冊上邊有規格型號，注意輔助觸點的匹配，無須那時買回來輔助觸點。
